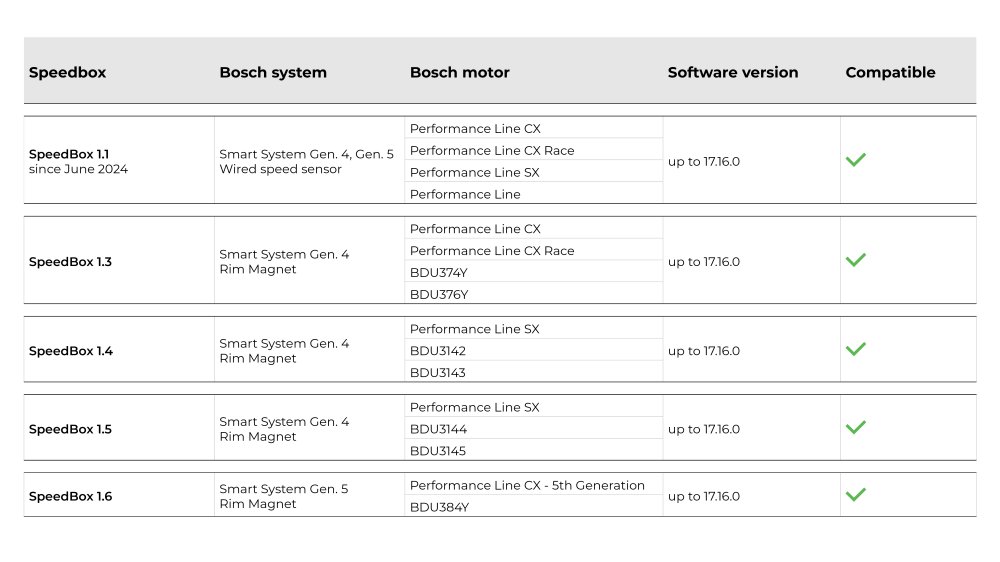

SpeedBox 1.5 B.Tuning pro Bosch SX (Smart System + Rim Magnet)

Pro instalaci tuningu doporučujeme použít montážní stojan na kola.

1. Nachystejte si následující nářadí: (Nářadí se může lišit dle typu elektrokola)
   1) Štípací kleště
   2) Torx šroubovák T10
   3) Torx šroubovák T40
   4) Křížový šroubovák PH2

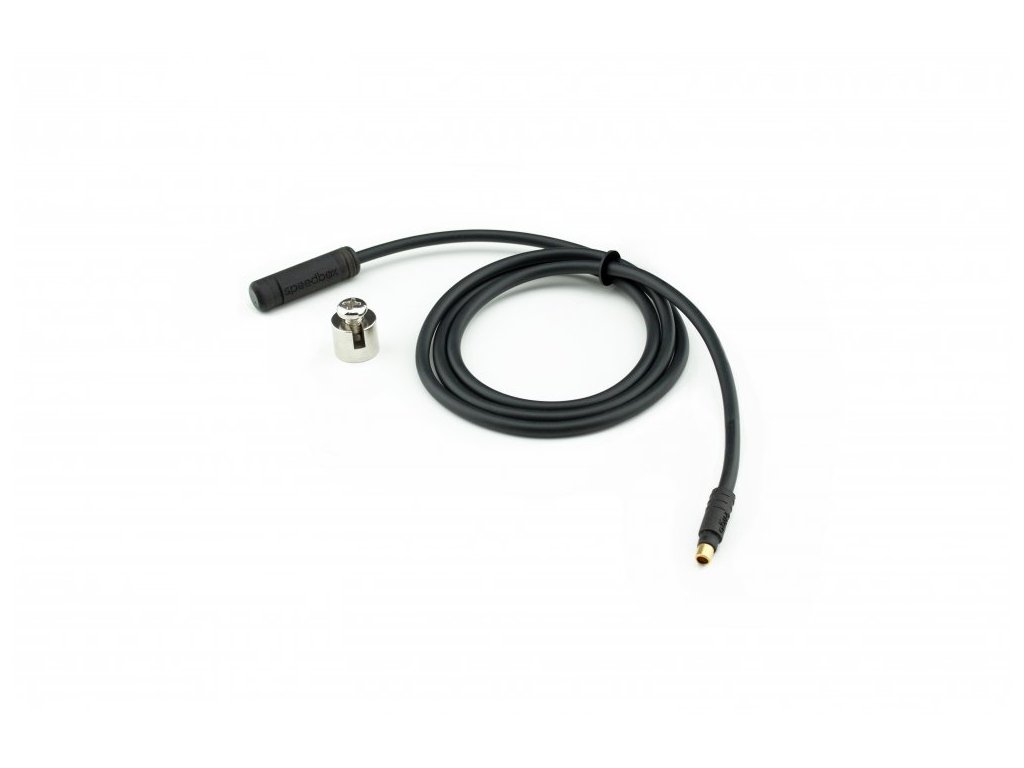

2. Zkontrolujte obsah balení podle obrázku.
3. Vypněte elektrokolo.

1. Odmontujte původní Rim Magnet z ventilku zadního kola. Uschovejte pro zpětnou instalaci (krok 13).
2. Očistěte vnitřní část spodní zadní vidlice pomocí ubrousku (B).
3. Na očištěnou část připevněte pomocí oboustranné pásky kabel se snímačem otáček (A) tak, aby druhý konec kabelu s konektorem směřoval k motoru.
4. Snímač otáček (A) pevně připevněte pomocí dvou plastových stahovacích pásek (C). Přečnívající konce pásek odstřihněte bočními štípacími kleštěmi.
5. Na jeden z výpletových paprsků zadního kola namontujte magnet (D) pomocí křížového šroubováku PH2. Magnet umístěte hladkou stranou tak, aby směřovala ke konci snímače otáček.
6. Zkontrolujte umístění snímače otáček a magnetu vůči sobě.
7. Kabel snímače otáček upevněte plastovou stahovací páskou (C) na spodní část zadní vidlice blízko motoru tak, aby nedocházelo k nechtěnému kontaktu kabelu při otáčení zadního kola. Přečnívající konce pásky odstřihněte bočními štípacími kleštěmi.

Demontáž krytu motoru se může lišit dle konstrukce elektrokola.

1. Pomocí torxového šroubováku T10 odšroubujte kryt motoru.
2. Sejměte kryt motoru.
3. Povolte dva šrouby, které drží motor v rámu kola, pomocí torxového šroubováku T40.
4. Motor zespodu přidržte rukou, aby nevypadl z rámu. Vrchní šroub zcela vyjměte.
5. Motor opatrně vyklopte z rámu kola a asi v polovině vyklopení rozpojte napájecí konektor z motoru.

1. Sejměte krycí vrstvu z oboustranné lepicí pásky na Rim Magnetu Simulátoru.
2. Rim Magnet Simulátor přilepte pomocí oboustranné pásky na určené místo na motoru.

1. Vypojte z motoru přívodní kabel k displeji.

1. Zapojte kabel zařízení SpeedBox Tuning do motoru na místo původního kabelu k displeji. Kabel od displeje pak zapojte do největšího konektoru zařízení SpeedBox Tuning.
2. Než připojíte kabel snímače otáček zařízení SpeedBox Tuning protáhněte ho zadním otvorem v krytu motoru.
3. Dbejte přitom na správnou pozici zámků konektorů.

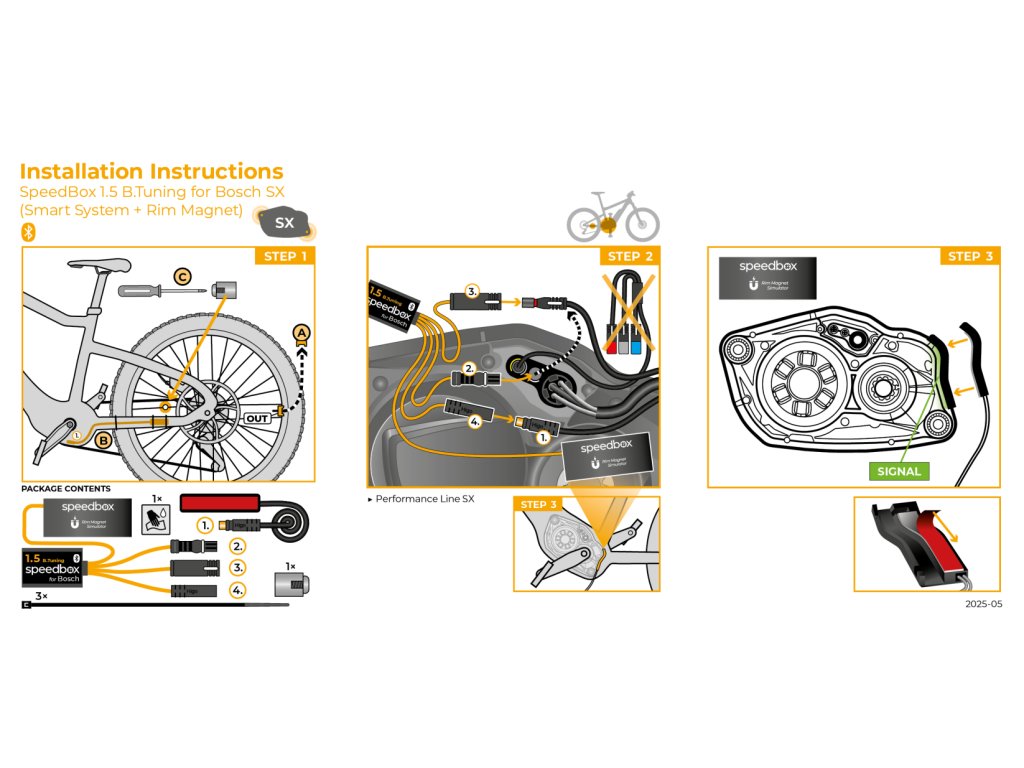

4. Zkontrolujte správné zapojení podle obrázku.

1. Motor zvedněte opět cca do poloviny vyklopení a připojte napájecí kabel motoru.
2. Motor i s Rim Magnet Simulátorem vraťte zpět do rámu elektrokola. Zařízení SpeedBox Tuning s kabely od motoru umístěte zpět do volného prostoru v místě zapojení.
3. Vraťte šroub držící motor zpět do rámu kola.
4. Přišroubujte oba šrouby, které drží motor, pomocí šroubováku Torx T40.
5. Zkontrolujte funkčnost zařízení SpeedBox Tuningu.
6. Kabel snímače otáček zatáhněte pod kryt motoru a ten vraťte do původní polohy.
7. Kryt přišroubujte pomocí šroubováku Torx T10.

1. Zapněte elektrokolo.
2. Upozornění: Tento bod nemusí platit pro všechny typy displejů. Při první aktivaci vstupte do nastavení displeje a zkontrolujte obvod kola: “Settings” > “My eBike” > “Wheel circumference”. Následně se vraťte na úvodní obrazovku.
3. Krátkou aktivací funkce WALK nebo dvojitým přepínáním mezi dvěma asistenčními módy (– + – +) aktivujte/deaktivujte tuning (zobrazí se hodnota 3.5 nebo 2.5 signalizující maximální rychlost v km/h). Pozor: aktivaci/deaktivaci tuningu provádějte zásadně před jízdou, nikoliv během jízdy.

1. Nastavení maximální rychlosti přípomoci provedete změnou módů z režimu TURBO na eMTB – TOUR+ – ECO – TOUR+ – eMTB – TURBO (– – – + + +). Poté se na displeji zobrazí aktuální rychlostní limit.
2. Maximální rychlost přípomoci přepínáte aktivací/deaktivací funkce WALK (v tomto případě stisknutím tlačítka „–“ a „+“) nebo otočením zadního kola o 360°. Poslední zobrazený limit se po patnácti sekundách nečinnosti uloží.
3. Abyste předešli detekci tuningu na svém elektrokole, je třeba po ukončení jízdy nechat elektrokolo zapnuté, dokud se na displeji trvale nezobrazí rychlost 0.0 km/h.

1. V případě, že budete chtít znovu nainstalovat původní Rim Magnet, deaktivujte nejprve SpeedBox změnou módů z režimu TURBO na eMTB – TOUR – ECO – TOUR – ECO – OFF (– – – + – –). Na displeji se zobrazí rychlost 12.0 km/h. Poté vypněte elektrokolo a vraťte původní Rim Magnet na ventilek zadního kola. Zapněte elektrokolo a proveďte krátkou jízdu. Při jízdě měňte převodový stupeň, dokud se na displeji nezobrazí reálná rychlost.
2. Pro opětovnou aktivaci zařízení SpeedBox nejprve odstraňte Rim Magnet ze zadního kola. Poté přepněte asistenční režimy v následujícím pořadí: TURBO → eMTB → TOUR+ → ECO → TOUR+ → ECO → OFF (– – – + – –). Na displeji se zobrazí hodnota 11.0 km/h, což potvrzuje, že SpeedBox je znovu aktivní.

1. Nainstalujte si aplikaci SpeedBox App z Google Play nebo App Store.
2. Zapněte na svém telefonu Bluetooth.
3. Spusťte aplikaci SpeedBox App. Povolte polohovací služby, pokud budete dotázáni.

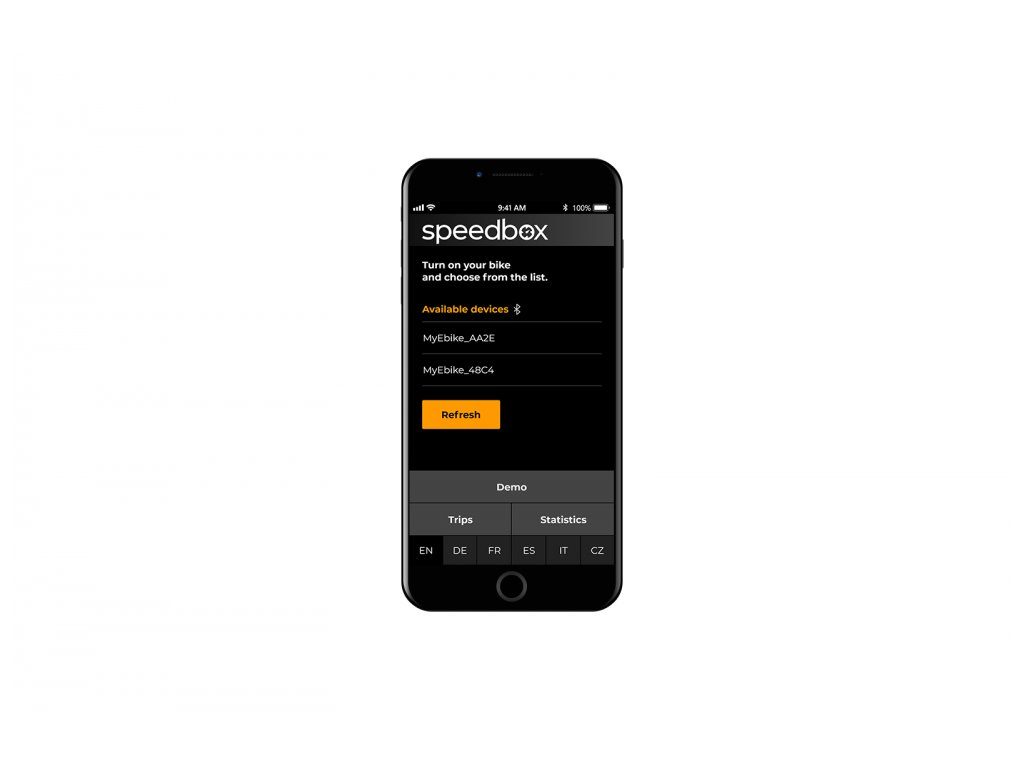

4. Vyberte zařízení MyEbike_xxxx. V případě, že svůj SpeedBox v seznamu nenaleznete, klikněte na tlačítko “Obnovit” a případně se dále ujistěte, že:
   1) Máte zapnuté elektrokolo.
   2) Nejste od svého elektrokola vzdálení více, než 5m
   3) Máte zapnutý Bluetooth ve svém mobilu.
   4) Máte ve svém mobilu povoleny polohové služby pro aplikaci SpeedBox App.
5. Zvolte si a potvrďte svůj PIN a servisní heslo.

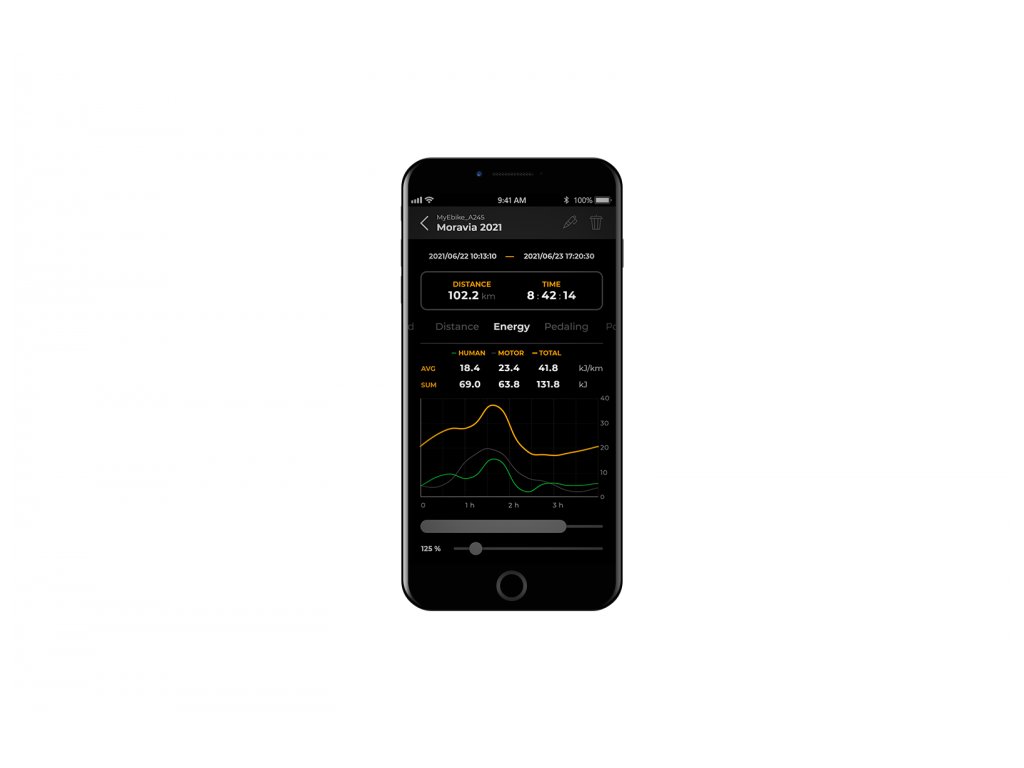

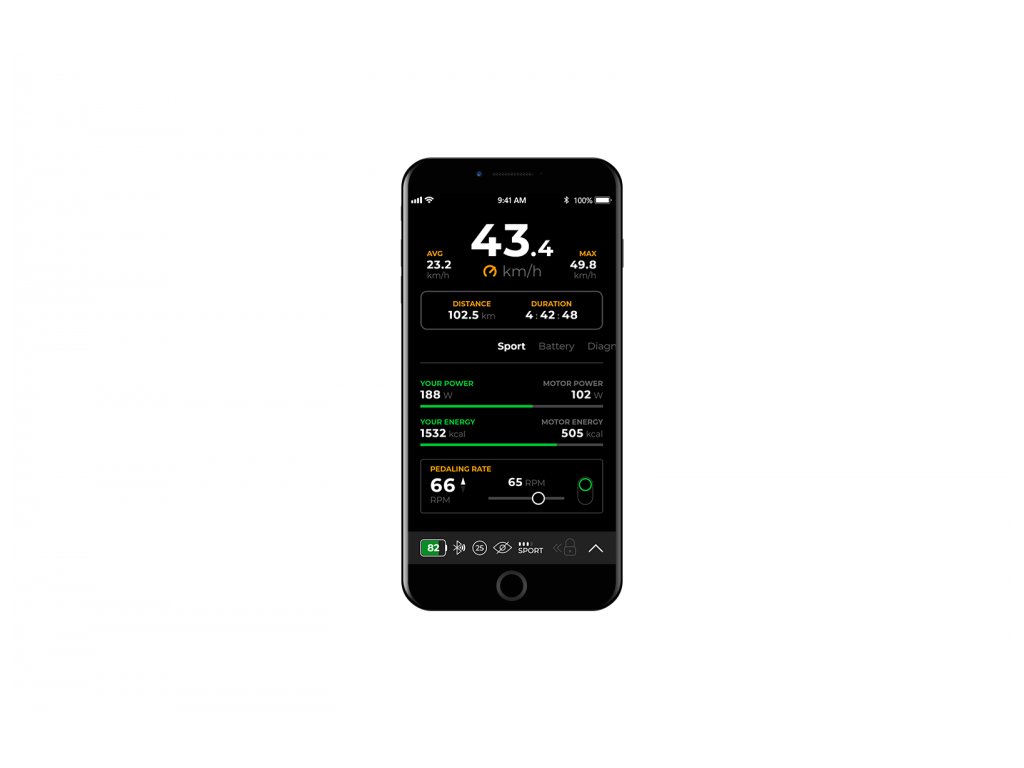

6. Nyní můžete naplno využívat aplikaci SpeedBox App (ovládat tuning, sledovat jízdní data a informace o výkonu motoru, spotřebě energie, nastavit rychlostní limit atd.).
